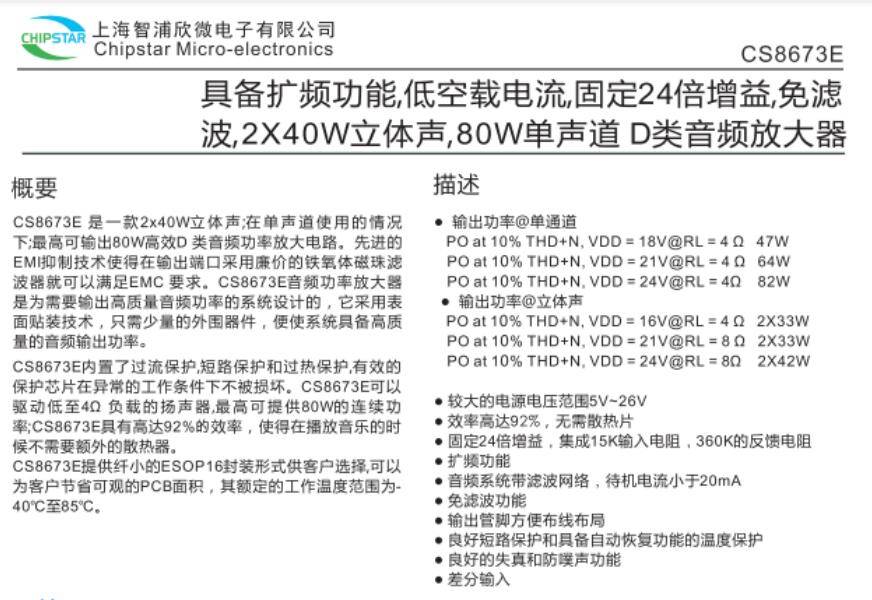

CS8673E是-款2x40W立体声 芯片 在单声道使用的情况下高可输出80WD类音频功率放大电路。的EMIfD制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC求。
CS8673E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8673E可以驱动低至4Ω负载的扬声器 ,高可提供80W的连续功率CS8673E具有高达92%的效率，使得在播放音乐的时候不需额外的散热器。

CS8673E提供纤小的ESOP16封装形式供客户选择,可以为客户P省可观的PCB面积，其额定的工作温度范围为-40℃至85℃。

描述

输出功率@单通道

PO at 10% THD+N, VDD = 18V@RL = 4 Ω 43W

PO at 10% THD+N, VDD = 21V@RL = 4 Ω 60W


PO at 10% THD+N, VDD = 24V@RL = 4Ω 80W

输出功率@立体声

PO at 10% THD+N, VDD = 15V@RL = 4 Ω

PO at 10% THD+N, VDD = 21V@RL = 8 Ω

PO at 10% THD+N, VDD = 24V@RL = 8Ω

较大的电源电压范围5V~28V


达92%，无需散热器

固定24倍增益，集成15K输入电阻，360K的反馈电阻

扩频功能

音频系统带滤波网络，待机电流小于20mA
免滤波功能

输出管脚方便布线布局

良好短路保护和具备自动恢复功能的温度保护

良好的失真和防噗声功能
差分输入
